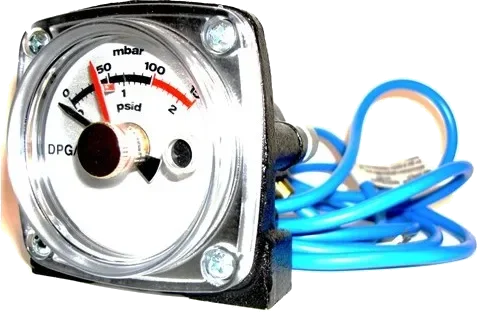

Diferansiyel manometreler, yüksek ve/veya düşük basınçlı sistemlerde basınç düşüşlerini ölçmek için kullanılır. Özellikle basınç düşürme ve ölçüm istasyonlarındaki kartuş filtrelerin tıkanma seviyesinin izlenmesinde kullanılır. Çalışma prensibi, karşıt yaylı bir membran üzerindeki diferansiyel basıncın ölçülmesine dayanır; en yüksek diferansiyel basıncı kaydeden maksimum indeks ibresine sahiptir.
Ana Özellikler
- Tam ölçeğin %75’inin ötesindeki basınç düşüş aralığını gösteren iki renkli kadran
- mbar ve psid birimleriyle derecelendirilmiş kadran
- 100 bar’a kadar maksimum çalışma basıncı (çelik model)
- −20…+60 °C ortam sıcaklığında dış mekân kurulumu
- Tam ölçeğin ±%20’si doğruluk
- Dışarıdan manuel sıfırlanabilen maksimum indeks ibresi
- Kalibrasyon gerektirmez
- Membranın bir tarafındaki tam giriş basıncına dayanabilen yapı
Üç Vanalı Manifold
Üç entegre vanaya sahip bir manifolda bağlanabilir ve bu sayede:
- Arada bir baypas olmadan, diferansiyel basınç ölçümü gereken iki noktaya bağlanabilir.
- Manometrenin bakım veya değişiminde basınç altındaki iki nokta arasındaki bağlantılar kesilebilir; filtrenin basıncını düşürmek gerekmez.
- Sıfır ayarını kontrol etmek için basınç altındaki ortamlar baypasa alınabilir.
DP/RM Uzaktan Sinyal Seçeneği
Tam ölçeğin %75’ine eşit maksimum diferansiyel basınç sinyalinin uzaktan iletilmesi için entegre manyetik yakınlık sensörlü DP/RM versiyonu da mevcuttur. Bu versiyon içsel güvenlik prensibiyle üretilmiştir ve yürürlükteki kurallara uygun olarak güvenli bir alana bariyer kurulmasını gerektirir. Tıkanma göstergesi ile bariyer arasındaki azami mesafe 100 metredir.
